چگونگی محاسبه لوله کشی آب گرم و سرد ساختمان

یکی از دغدغه های اصلی کارفرمایان، محاسبه لوله کشی آب گرم و سرد ساختمان برای برآورد هزینه و میزان مصالح مورد نیاز است. از آنجایی که لوله کشی ساختمان نقش بسیار مهمی را در دستیابی به سیستم تهویه و عملکرد مناسب ایفا می کند، ضروری است که این فرآیند با بهترین تجهیزات و سیستم های لوله کشی انجام شود. در نظر داشتن استانداردها و قوانین و محاسبه میزان لوله مورد نیاز برای آب گرم و سرد ساختمان بسیار حائز اهمیت است. همچنین، باید مطابق با نیاز پروژه های مختلف، این کار را انجام داد.

اهمیت محاسبه لوله کشی آب گرم و سرد ساختمان

امروزه با وجود محاسبات دقیق و تکنیک هایی که برای محاسبه میزان لوله کشی آب گرم و سرد انجام می شوند، می توان تا حد زیادی دورریز ناشی از لوله کشی در ساختمان ها را به حداقل رساند. هدر رفتن حتی چند متر لوله می تواند به ضرر کارفرما شده و آلودگی زیست محیطی ایجاد کند. بنابراین، توصیه می شود که حتما محاسبات را به صورت دقیق قبل از اجرای لوله کشی انجام دهید.

به ازای هر متر مربع زیر بنای ساختمان چقدر لوله برای آب سرد و گرم نیاز است؟

یکی از بهترین راه ها برای محاسبه لوله کشی آب گرم و سرد ساختمان، در نظر داشتن متراژ است. پس از آن به ازای هر متر مربع زیربنا، می توان میزان لوله کشی مورد نیاز را محاسبه کرد. مطابق با استانداردهای موجود، به ازای هر متر مربع زیربنای ساختمان ها نیاز به استفاده از 0.5 الی 0.6 متر لوله برای آب سرد و گرم مصرفی است. برای روشن‌تر شدن قضیه یک مثال ساده را در نظر بگیرید. اگر یک خانه دارای 100 متر متراژ باشد و به ازای هر 1 متر نیز نیاز به استفاده از 0.5 متر لوله کشی باشد، در مجموع باید از 50 متر لوله کشی آب سرد و گرم استفاده نمود.

چگونگی محاسبه لوله کشی آب گرم و سرد ساختمان های چند طبقه

به منظور محاسبه لوله کشی آب گرم و سرد ساختمان ضروری است که تعداد طبقات نیز لحاظ شود. در روش کلی و محاسبه اولیه، لازم است که به ازای هر طبقه 0.5 الی 0.6 متر لوله برای آب سرد و گرم در نظر گرفته شود. برای مثال برای یک ساختمان 5 طبقه که هر واحد طبقه 100 متر متراژ دارد، متراژ کل برابر با 500 متر است. اگر به ازای هر متر مربع 0.5 متر لوله برای آب سرد و گرم نیاز باشد، در مجموع باید 250 متر لوله برای این ساختمان تهیه نمود.

میزان لوله کشی در صورت وجود سیستم گرمایشی شوفاژ

اگر از سیستم شوفاژ رادیاتور برای گرمایش یک ساختمان استفاده شود، به ازای هر متر مربع باید 0.9 تا 1.1 متر لوله در نظر گرفته شود. بنابراین، یک ساختمان 5 طبقه با 500 طبقه زیربنا نیاز به حدود 450 متر لوله برای آب گرم و راه اندازی سیستم گرمایشی دارد.

میزان لوله کشی برای سیستم گرمایش و سرمایش داکت اسپلیت

برای محاسبه لوله کشی آب گرم و سرد در صورت استفاده از سیستم گرمایش و سرمایش داکت اسپلیت باید حتما مقدار لوله کشی را افزایش داد. علاوه بر میزان لوله کشی آب سرد و گرم در کنار شوفاژ، باید به ازای هر متر مربع زیربنا حدود 0.25 تا 0.35 متر لوله در نظر گرفته شود. بنابراین، یک ساختمان با زیربنای 500 متر نیاز به حداکثر 125 لوله دارد.

مراحل محاسبه لوله کشی آب گرم و سرد ساختمان

به منظور محاسبه لوله کشی آب گرم و سرد ساختمان در قدم اول لازم است که نوع سیستم گرمایشی و سرمایشی مشخص شود و سپس بر اساس آن و متراژ کل ساختمان، محاسبات مربوط به لوله کشی انجام شود. مهندسان ضروری است که مطابق با مراحل زیر، محاسبات لوله کشی آب گرم و سرد ساختمان را انجام داده و مطابق با آن میزان لوله مورد نیاز را برآورد کنند.

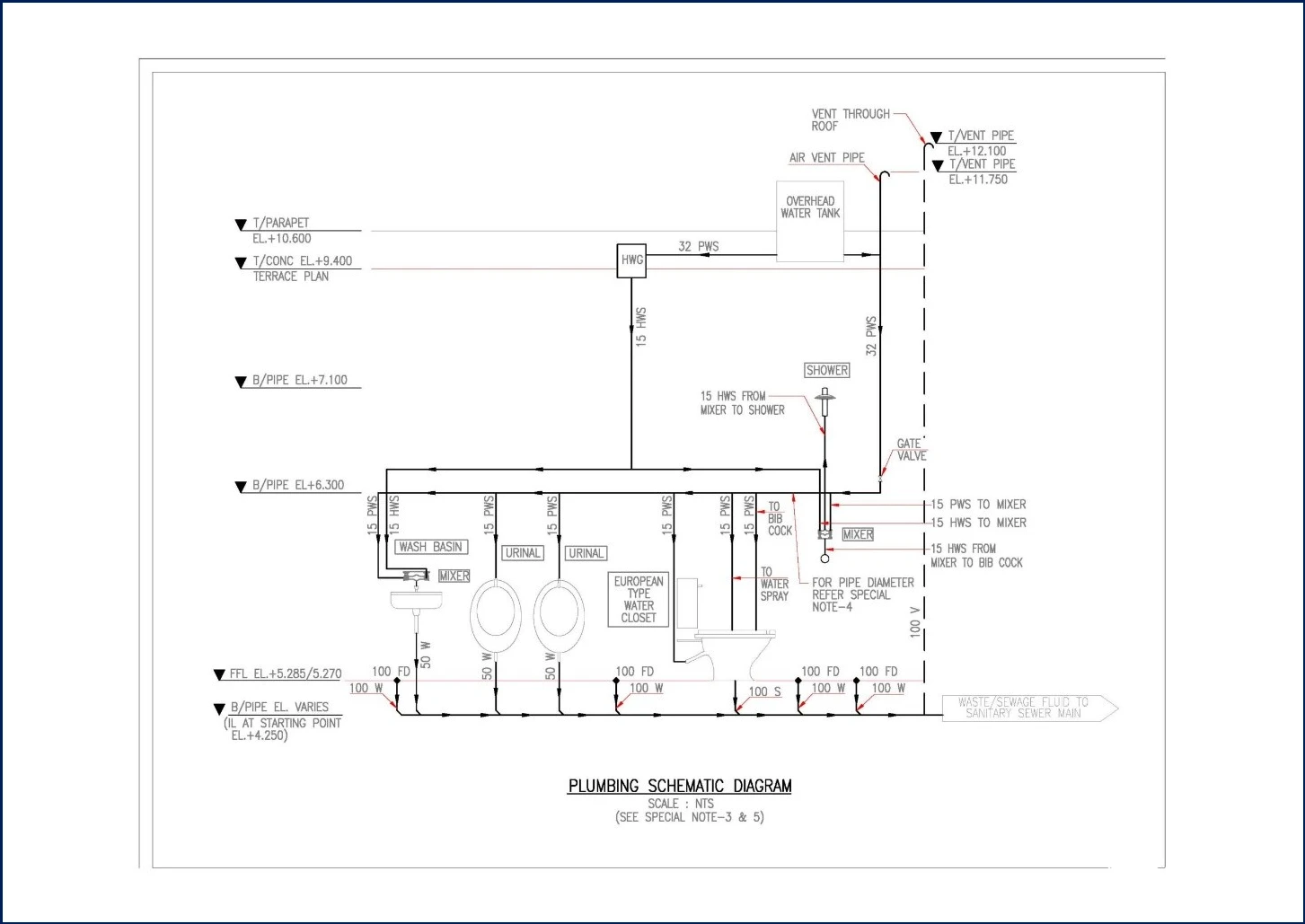

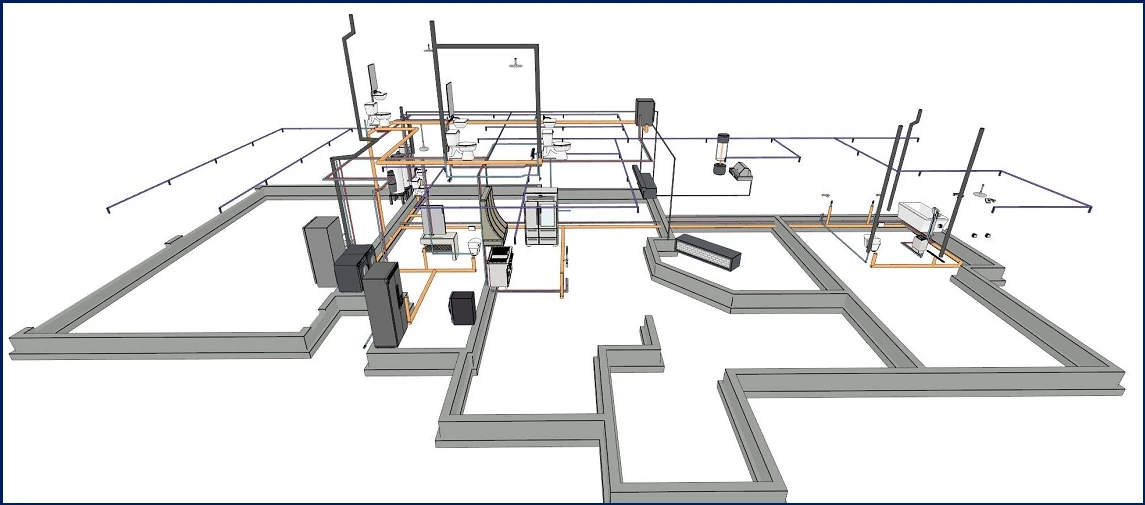

• ترسیم کروکی: در قدم اول لازم است که سیستم لوله کشی شامل کنتور، لوله اصلی، رایزرها، نشان دهنده های لوازم بهداشتی و شاخه ها روی نقشه ساختمان طراحی شوند.
• تعیین واحدهای مصرف: به ازای هر یک از وسایل بهداشتی متصل به سیستم لوله کشی لازم است که واحدهای مصرف نیز مشخص شوند.
• تعیین تقاضای آب: برای تعیین دبی و قطر لوله ها لازم است که حتما میزان واقعی تقاضای آب بر حسب گالن مشخص شود.
• تعیین فشار: در ابتدا باید حداقل فشار آب در لوله اصلی خیابان محاسبه شود. پس از آن نیز فشار لازم برای بالاترین وسیله بهداشتی محاسبه می گردد.
• تعیین قطر: قطر لوله های فرعی بر اساس نرخ افت فشار و دبی واقعی آب در هر بخش از سیستم محاسبه می شود.

نکات مهم برای لوله کشی آب گرم و سرد ساختمان

برای لوله کشی صحیح آب گرم و سرد ساختمان لازم است که به نکات زیر توجه کنید.

• ابتدایی ترین کار برای نصب شیر فلکه اصلی ساختمان در زیر روشویی است. این کار دسترسی افراد را برای قطع کردن جریان آب به داخل ساختمان فراهم می کند و از مشکلات پیش رو نیز جلوگیر یخواهد کرد.

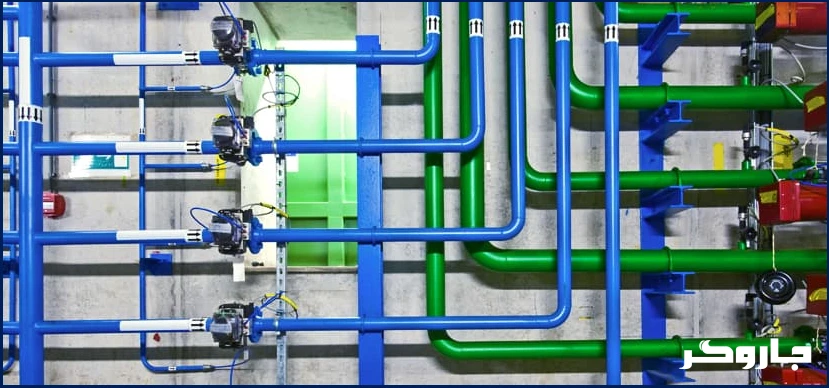

• لوله کشی آب سرد و گرم اصولی باید مطابق با مسیرهای کوتاه و انشعابات لوله کشی باشد. از این جهت این کار را باید بدون پیچ و خم های اضافی انجام داد.
• لوله های آب سرد و گرم چه هنگام اجرا، چه هنگام طراحی باید به موازات یکدیگر قرار بگیرند.
• حداقل فاصله دو لوله از یکدیگر باید 5 سانتی متر و حداکثر آن 10 سانتی متر در نظر گرفته شود.

محاسبات دقیق لوله کشی در ساختمان با کارشناسان شرکت جاروگر

محاسبه لوله کشی آب گرم و سرد ساختمان برای برآورد میزان لوله مورد نیاز جهت اجرا در ساختمان ها ضروری است. اعداد ذکر شده در این مقاله برای محاسبات لوله کشی تا حد زیادی تقریبی هستند. از این جهت بهتر است که فرآیند محاسبات دقیق را به افراد متخصص و باتجربه در این زمینه بسپارید. کارشناسان شرکت جاروگر با سال ها تخصص و تجربه، علاوه بر ارائه خدمات لوله کشی، امکان محاسبات دقیق متراژ لوله مورد نیاز را فراهم کرده اند. برای دریافت مشاوره و متره دقیق مقدار لوله مورد نیاز برای آب گرم و سرد می توانید با کارشناسان این مجموعه در ارتباط باشید.
